※土木・法面業者向け製品です
| 品名 | ネット材質 | 目合 | 線径 | 強力 | 周囲 ロープ |
中間 ロープ |
色 | 規格品 | ロープ強度 |
|---|---|---|---|---|---|---|---|---|---|

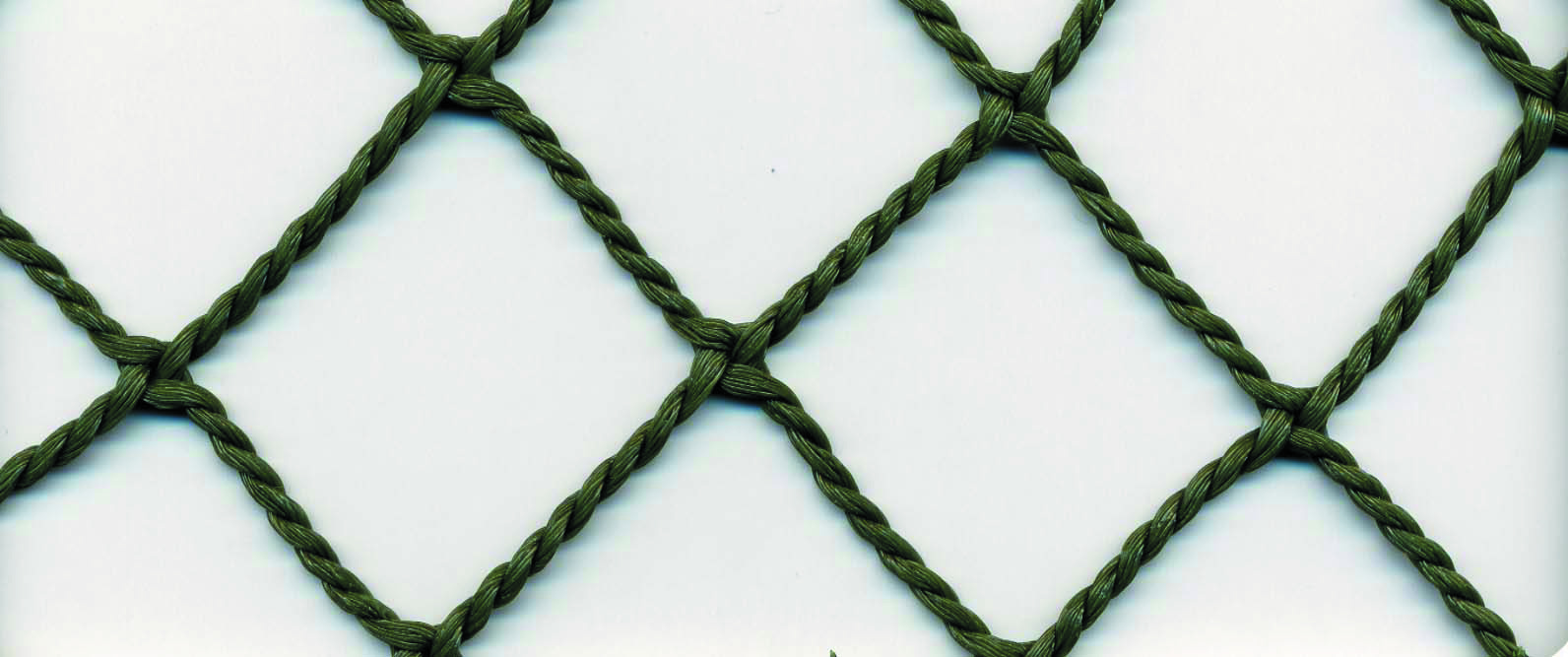

| 落石防止ネット （P44L） |
ポリエチレン （無結節） |
37.5mm × 37.5mm |
440Dtex 44本 |
（1節2脚） 1.3KN以上 |
12mmφ | 8mmφ | ダーク グリーン |
5m×10m 10m×10m アンカー別売り |
8mmφ6KN以上 12mmφ14KN以上 |
| 落石防止ネット （P44S） |
ポリエチレン （無結節） |
30mm × 30mm |
440Dtex 44本 |
（1節2脚） 1.3KN以上 |
12mmφ | 8mmφ | ダーク グリーン |
5m×10m 10m×10m アンカー別売り |
8mmφ6KN以上 12mmφ14KN以上 |
| 落石防止ネット （P44SS） |
ポリエチレン （無結節 |
25mm × 25mm |
440Dtex 44本 |
（1節2脚） 1.3KN以上 |
12mm | 8mm | ライト グリーン |
7m×10m アンカー別売り |
8mmφ6KN以上 12mmφ14KN以上 |
| 落石防止ネット （P21） |
ポリエチレン （蛙又） |
30mm × 30mm |
440Dtex 21本 |
（10節4.5目9脚） 1.6KN以上 （1脚） 300N以上 |
8mmφ | 8mmφ | グレー グリーン |
8m×11m アンカー別売り |
8mmφ6KN以上 |
※特注サイズご相談ください。
ネット規格・構成図
■アンカー計算例(状況により異なります)
| 5 m × 10 m |
ネット枚数 | ネット面積 | メインアンカー | サブアンカー | ジョント コイル |
|---|---|---|---|---|---|
| 1 | 50㎡ | 4本 | 2本 | 0 | |
| 2 | 100㎡ | 6本 | 4本 | 4本 | |
| 3 | 150㎡ | 8本 | 6本 | 8本 | |
| … | … | … | … | … | |
| N | 50N | 2(N+1) | 2N | 4(N-1) | |
| 10 m × 10 m |
1 | 100㎡ | 4本 | 5本 | 0 |
| 2 | 200㎡ | 6本 | 9本 | 8本 | |
| 3 | 300㎡ | 8本 | 13本 | 16本 | |
| … | … | … | … | … | |
| N | 100N | 2(N+1) | 4N+1 | 8(N-1) |
施工
施工上の注意点
- 施工する法面の形に応じて落石防止ネットを組み合せ法面より多少大きめに設計して下さい。アンカーは地質に応じて選択して下さい。
- 四隅にはメインアンカー、中間にはサブアンカー、落石防止ネット同士の接続には、ジョイントコイルを１m間隔で使用して下さい。
ハッカーピンφ22×1000 φ19×1000
ハッカーピンφ19×500 φ13×500
ジョイントコイルφ3.2×40×300
※落石防護網工Aに準ずる
